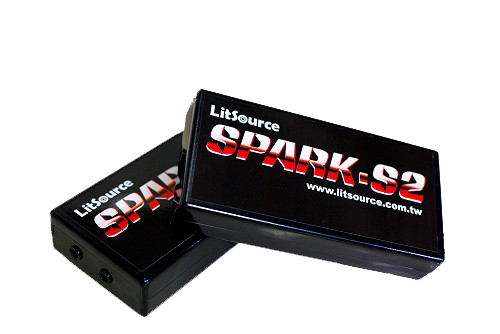

Click picture to enlarge |
產品簡介:
SPARK-S2是一款操作簡單﹑高性能的 SPARK-S第二代控制器,且具有多台SPARK-S2同步播放功能的智慧型LED控制器,可驅動不同廠商PWM Driver IC(WD310、MY9291、MY9221、P2571、DM412、MBI6030、LPD8803、LPD6803、D07、A6280、SC16722…)的燈具或點光源。
搭配簡易的智慧型光效軟體,採用選單式圖形產生操作介面,快速產生豐富多樣的光效節目。使用RS-485訊號作為系統同步連線介面,可異地長距離快速編輯特效後,立即更新SPARK-S2控制器播放節目。同步架構的時序配置功能,效果千變萬化,即使無美編經驗亦可輕鬆操作。
SPARK-S2 在原有的TTL輸出介面外,新增加一組 RS-422的輸出埠,提供工程師更多彈性化的系統配置,使得SPARK-S2可以延長控制器與燈具之間的間距。
電性規格:
|
特性 |
說明 |
單位 |
1 |
輸入電源 |
DC +12V或DC +5V |
VDC |
2 |
消耗功率 |
< 3 |
W |
3 |
控制點數 |
最高512(依LED驅動IC而定) |
Pixels |
4 |
LED色階 |
依LED驅動IC規格而定 |
|
5 |
畫面更新率 |
20 |
Hz |
6 |
輸出訊號 |
TTL或RS-422 |
V |
7 |
工作溫度 |
0 ~ +55(不結凍) |
℃ |
8 |
保存溫度 |
-20 ~ +65(不結凍) |
℃ |
9 |
工作濕度 |
90%RH以下(不凝結) |
RH |
10 |
保存濕度 |
90%RH以下(不凝結) |
RH |
11 |
周圍環境 |
室內(無日曬)、無腐蝕性氣體、無易燃性氣體、無油氣、無塵埃 |
|
功能列表:
|
功能 |
內容 |
1 |
放電 |
一開始全部LED最亮,然後漸漸變暗,猶如放電效果。 |
2 |
星光閃點 |
模擬星光效果。隨機在燈具上點亮星光,而亮度和位置由SPARK-S2隨機產生,當星光漸漸變暗時,SPARK-S2隨即再產生新的星光。 |
3 |
七彩追逐 |
SPARK-S2產生七彩漸層在燈具上追逐。 |
4 |
百葉窗 |
模擬百葉窗效果。 |
5 |
七彩漸變 |
SPARK-S2產生七彩漸層顏色,依照漸層顏色順序平滑顯示。 |
6 |
水波紋 |
模擬水波紋效果,依設定方向移動。 |
7 |
轉色 |
由設定起始顏色轉變成最終顏色,最後停留在最終顏色。 |
8 |
轉色1 |
由設定起始顏色轉變成最終顏色,再由最終顏色轉變成起始顏色,最後停留在起始顏色。 |
9 |
覆蓋 |
依設定方向順序覆蓋原來的色彩。 |

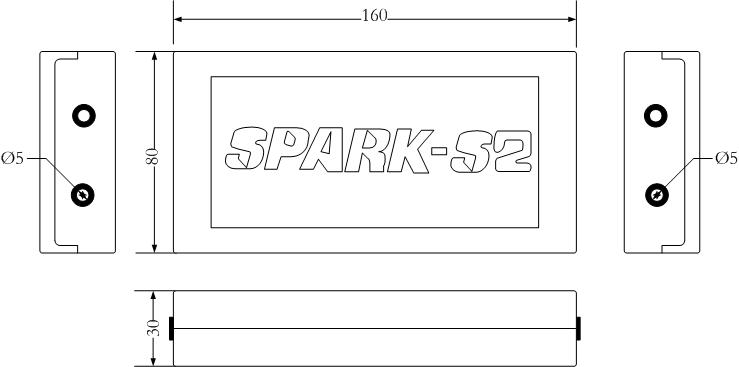

控制器尺寸:(Click picture to enlarge)

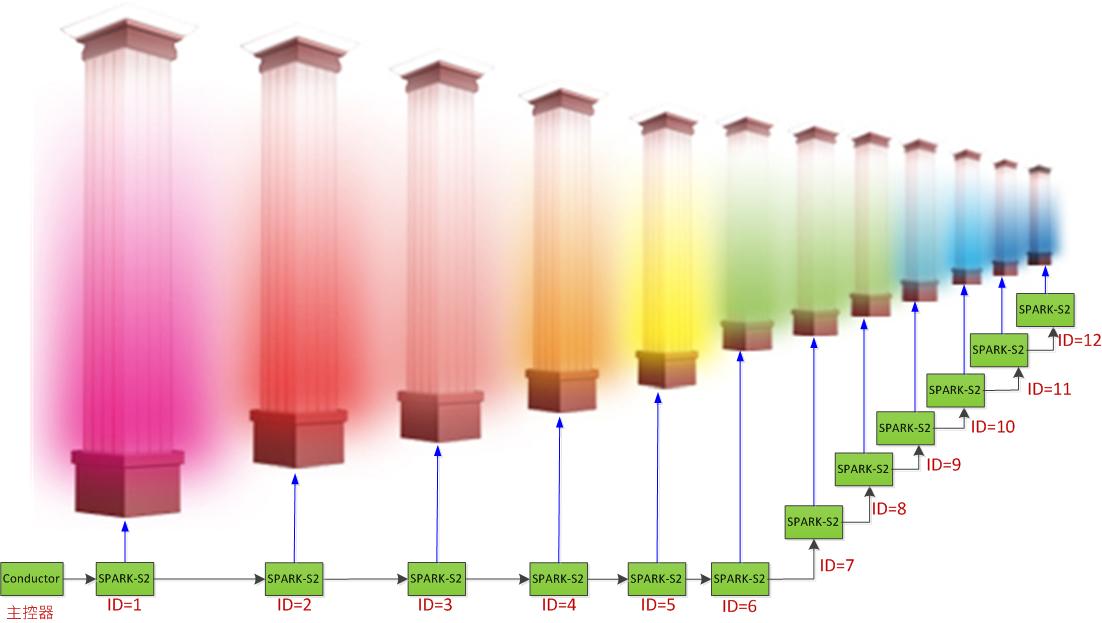

產品應用:(Click picture to enlarge)
|
|
