芯片概敘：
MY9221是一個專為全彩LED顯示及裝飾照明應用所設計的12通道APDM LED驅動芯片。內建多樣化色階位元結構，可選擇16 / 14 / 12 / 8 bit灰階掃瞄，讓設計者面對不同的應用時，有更彈性化設計空間。雙線串列傳輸結構，芯片內置大於1000Hz PWM輸出頻率，且由3個外掛電阻設置RGB輸出電流。除此之外，芯片採用特殊雙線資料傳輸結構設計，有效降低時鐘頻率可提供更強的級聯能力，並且能有效的降低傳輸時產生的EMI干擾。此驅動芯片包含20腳位QFN以及24腳位SSOP/TSSOP 三種包裝。
芯片特徵：
01. R/G/B x4通道輸出
02. 芯片工作電壓3V ~ 5.5V
03. 輸出電流由3個外掛電阻設置
04. 3~60mA/5V定電流輸出；3~35mA/3.3V定電流輸出
05. 可選擇16 / 14 / 12 / 8 bit灰階掃瞄
06. ±1% (typ.)輸出腳位間的輸出電流
07. ±2% (typ.)芯片間的輸出電流
08. 可選擇PWM 或APDM控制
09. 可選擇高亮度LED應用輸出頻率
10. 最大輸出關閉電壓17V
11. 內置PWM輸出頻率>1000Hz@16-bit
12. 最大20MHz資料傳輸，有效降低傳輸造成的EMI干擾
13. 工作溫度-40°C to +85°C
應用範圍：
建築裝飾燈具，全彩字幕機，LCD背光模組，全彩顯示屏，全彩網格屏

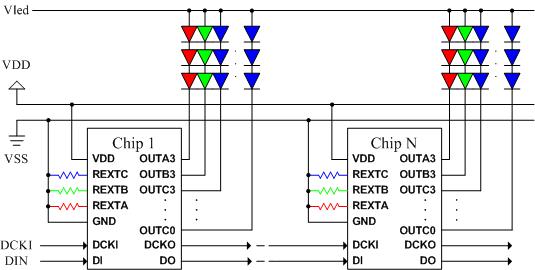

MY9221應用：(點選圖片可放大)
|
|
