芯片概敘：
WD310是一個專為全彩LED顯示及裝飾照明應用所設計的PWM LED驅動芯片，每一輸出可以提供線性調整12-bits(4096級灰階)PWM恆流電流，此芯片包括了移位暫存電路，鎖存電路及3通道PWM恆流控制電路，僅需要1個外掛電阻以設定基礎輸出電流，並提供每輸出7bit的電流調整功能，另外還內建可調整頻率的振盪器以提供高於1000HZ的畫面刷新率，此芯片的特殊時鐘頻率降低之特殊雙線資料傳輸結構設計可提供強的級聯能力且能有效的降低傳輸時產生的EMI干擾，此外電流輸出極性反向功能提供支援高功率LED的驅動控制能力
芯片特徵：
01. R/G/B三路驅動輸出
02. 芯片工作電壓5V~12V，內建LDO穩壓電路
03. 簡化外圍配套，僅需一外掛電阻設置輸出電流
04. 最大輸出恆電流50mA
05. 每路128階輸出電流調整
06. 輸出腳位間及芯片間的輸出電流均一度高
07. 最大輸出關閉承受電壓17V
08. 內置可選擇頻率振盪器，支援4096級PWM輸出
09. 畫面刷新率大於1000HZ
10. 可重覆持續自我刷新畫面，降低控制器負載
11. 資料/時鐘的雙線傳輸結構，簡化連接線材數量
12. 時鐘頻率降低的資料傳輸設計，有效降低傳輸造成的EMI干擾
13. 特殊時鐘輸出入設計，級聯能力強
14. 輸出PWM反轉功能支援驅動大功率驅動晶體

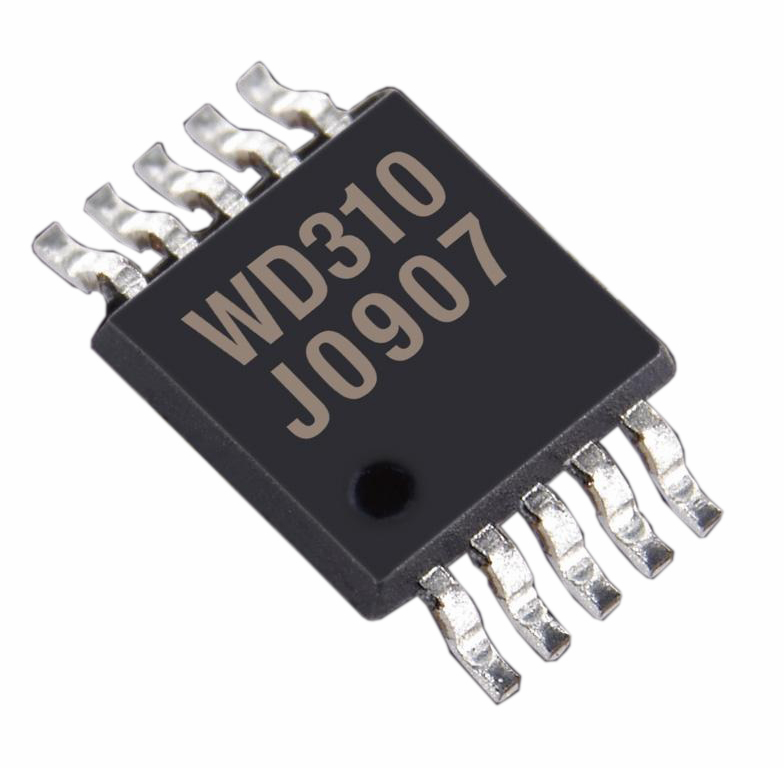

15. 使用環保R無鉛芯片封裝MSOP10，可依特殊需求變更封裝
應用範圍：
大廈戶外燈光裝飾，橋樑燈光裝飾，舞台燈光裝飾，數碼牆，室內外網格屏

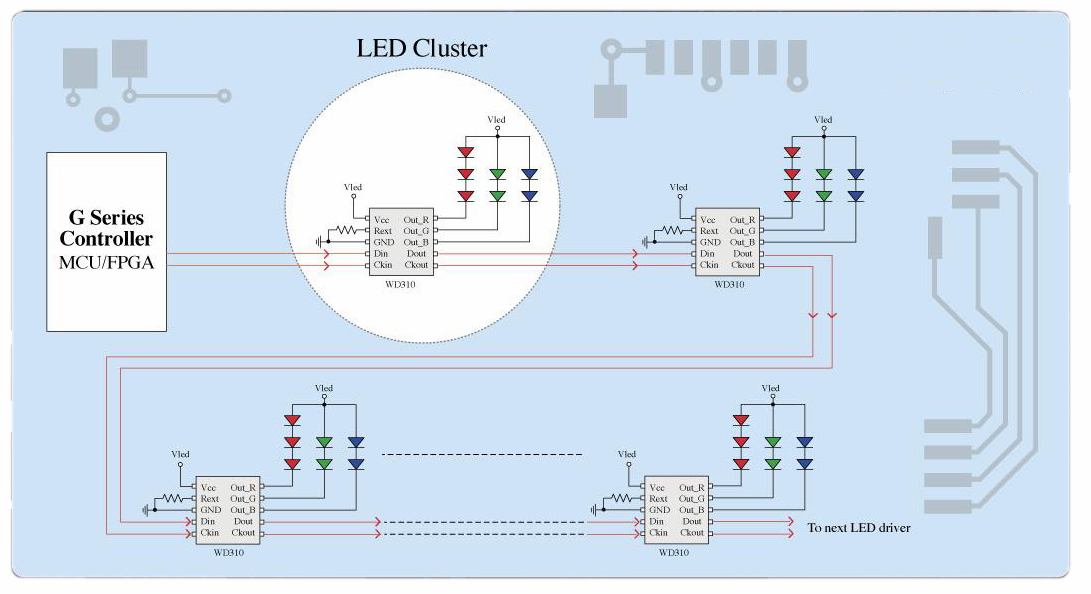

WD310應用：(點選圖片可放大)
 單一WD310的RES計算方式說明
 詳細規格書下載 (英文)
3通道LED驅動芯片系統整合
可依客戶需求客制化產品ODM
G1～G3控制器支援
免費提供BOM表、公板、底片檔案
意者請來信索取
|
|
