產品簡介： (停產，升級至SPARK-S2)
SPARK-S是一款是低價格﹑高性能具有多台SPARK-S同步功能的智慧型LED控制器，可驅動不同廠商PWM Driver IC(WD310、DM413、MBI6030、LPD8803、LPD6803、D07、A6280、SC16722…)的燈具或點光源。搭配簡易的智慧型光效軟體，採用選單式圖形產生操作介面，快速產生豐富多樣的光效節目。使用RS-485連線介面，可異地長距離快速編輯特效後，立即更新SPARK-S控制器播放節目。同步架構的時序配置功能，效果千變萬化，即使無美編經驗亦可輕鬆操作。
功能說明：
● 可單機播放
● 最高可控制1536 Channel（512全彩像素），高於DMX-512系列產品
● 支援控制各家廠商之PWM LED Driver IC
● 內含標準型9種節目，自動輪替播放，並可依需求擴充
● 具有RGB電流調整功能
● 小型易安裝、低成本、性能強
● 搭配專用軟體自由編輯光效
● 可由軟體設定亮度值
● 自動搜尋連線
● 自動同步追蹤
● 自動ID規劃
電性特徵：
|
特性 |
說明 |
單位 |
1 |
控制點數 |
512 |
dots |
2 |
畫面更新率 |
20 |
Hz |
3 |
輸入電壓 |
DC +5V 或 +12V |
VDC |
4 |
消耗功率 |
< 3 |
W |
5 |
色階 |
依LED驅動IC規格而定 |
|
6 |
工作溫度 |
-10～70 |
℃ |
7 |
輸出訊號 |
TTL |
節目說明：
1. 放電：一開始全部Cluster最亮，然後漸漸變暗，猶如放電。
2. 星光閃點：隨機在Cluster點亮星光，而星光亮度與位置由程式隨機產生，當星光漸漸變暗，程式隨即再產生新的星光。
3. 七彩追逐：程式產生七彩漸層，順向移動七彩漸層。
4. 百葉窗：模擬百葉窗。
5. 七彩漸變：程式內定七彩顏色，依照顏色順序使Cluster漸漸變色。
6. 水波紋：模擬水波紋動作，往兩旁推。
7. 轉色：程式產生單一色彩，然後漸漸換成另一色彩。
8. 轉色1：程式產生單一色彩，然後漸漸換成另一色彩，再漸漸轉換回原來的色彩。
9. 覆蓋：程式產生單一色彩，然後另一色彩會慢慢順向移動，漸漸覆蓋掉原來的色彩。

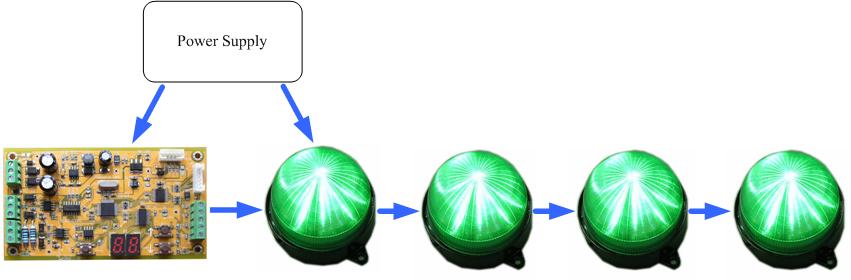

應用架構：(點選圖片可放大)
● 可應用於條燈、層板燈、點光燈、洗牆燈、投光燈…等等裝飾燈具
● 軟體編輯光效透過PC以RS232傳輸簡單便利
案例說明：(點選圖片可放大)

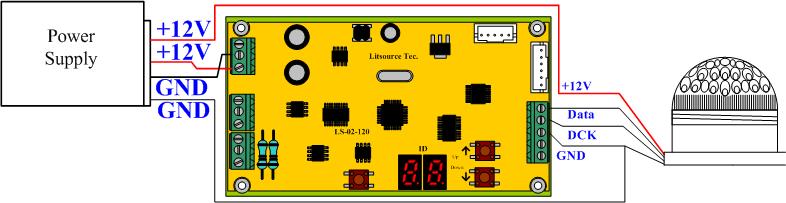

安裝配線說明：(點選圖片可放大)
 詳細規格書下載 |
|
